Rebro 3Dモデルの仕組みと活用法を徹底解説｜設備設計のBIM実務に役立つ機能ガイド

設備設計の現場において、3Dモデルを活用したBIM業務は年々標準化が進んでいます。その中でRebroは、機械設備・電気設備に特化したCAD/BIMソフトとして国内で広く普及しています。本記事では、Rebroの3Dモデル機能の仕組みから実務での活用方法、他ソフトとの比較、習得ロードマップまでを体系的に解説します。

Rebroの3Dモデルとは何か

設備設計専用CADとして3Dモデルが担う役割

Rebroの3Dモデルは、給排水・衛生・空調・電気といった建物設備の配管・ダクト・機器類を立体的に表現するための核心機能です。単なる視覚的な表示にとどまらず、設計情報・施工情報・属性データを一元管理するデータベースとして機能します。平面的な作図では見落としがちな空間干渉や納まりの問題を事前に発見できるため、設計品質の向上と手戻りの削減に直結します。設備施工図の作成から竣工モデルの引き渡しまで、プロジェクト全体を通じて活用できる点が大きな特徴です。

2D CADとの本質的な違い

従来の2D CADでは、平面図・立面図・断面図をそれぞれ別ファイルで管理するため、設計変更が生じた際に全図面を手動で修正する必要がありました。一方、Rebroの3Dモデルでは、一度モデルを作成すると平面図・断面図・アイソメ図などの各種図面が自動的に更新されます。また、2D CADの線分には「この線は配管である」という意味情報が付加されていませんが、Rebroの3Dモデルには管径・材質・流体種別といった属性情報が埋め込まれており、数量集計や仕様書の自動生成にも活用できます。この「意味のあるデータ」としての扱いが、2Dとの本質的な差異です。

BIMモデルとしてのデータ構造

Rebroはビルディング・インフォメーション・モデリング（BIM）に対応した設備CADであり、各オブジェクトがパラメータを持つインテリジェントなデータ構造を採用しています。たとえば配管オブジェクトには、接続先・勾配・口径・素材・系統名・施工区分などの情報が付与されており、これらを組み合わせることで図面の自動生成や数量拾いが可能になります。また、IFC（Industry Foundation Classes）形式でのエクスポートにも対応しており、建築や構造を担当するソフトウェアとのデータ交換基盤として機能します。設備設計に特化したBIMモデルとして、国内の実務環境に最適化された設計となっています。

3Dモデルデータの基本的な仕組み

平面図・断面図・3Dビューの自動連動のしくみ

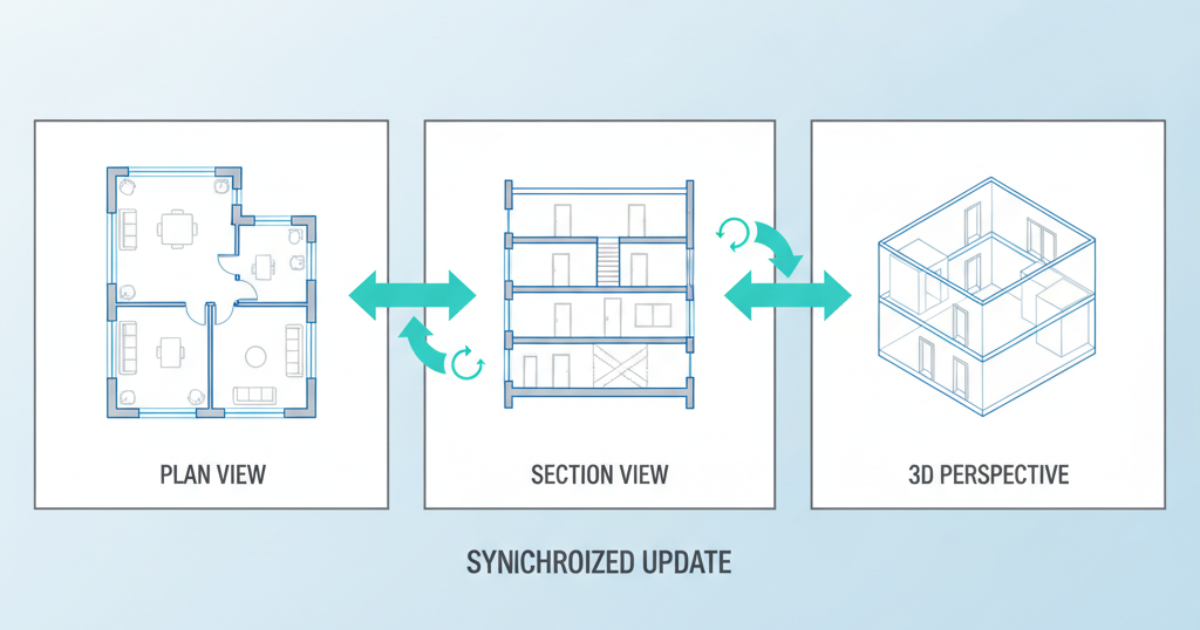

Rebroでは、1つのファイル内に平面図・断面図・3Dビューが統合されており、いずれかのビューで編集を行うと他のビューにも即座に反映されます。たとえば平面図上で配管の位置を変更すると、断面図と3Dビューが自動的に更新される仕組みです。これにより、図面間の整合性を手動で確認・修正する手間がなくなり、設計効率が大幅に向上します。各ビューはウィンドウを分割して同時表示することもでき、作業中にリアルタイムで3Dの状態を確認しながら平面図を編集するといった使い方が可能です。

任意角度での断面カットと図面切り出し

Rebroでは3Dモデルを任意の方向・角度で切断し、その断面を図面として切り出す機能を備えています。水平・垂直だけでなく斜め方向にも対応しており、複雑な形状の設備スペースでも自由な視点で内部の状態を確認できます。切り出した断面図はそのまま施工図として利用できるため、断面図の作成作業を大幅に短縮できます。また、切り出す位置をスライドさせながら複数の断面図を連続して生成することも可能で、配管ルートの全体像を効率よく図面化できます。

ハンドル操作による3D編集の流れ

Rebroの3D編集はハンドル操作を中心に設計されており、モデルを選択すると表示されるハンドル（矢印や点）をドラッグすることで直感的に形状を変更できます。配管であれば端点ハンドルを引き伸ばして延長したり、中間ハンドルで分岐点を追加したりする操作が画面上で視覚的に行えます。数値入力も併用できるため、精度が求められる作業でも正確な寸法での編集が可能です。3Dビューとハンドル操作を組み合わせることで、2D図面では難しかった複雑な3次元経路の配管モデルも短時間で作成できます。

3Dモデルを確認・検証するための機能

アラウンドビューで空間を360度確認する方法

アラウンドビューは、3Dモデルの内部を一人称視点で360度見渡せる機能です。建物内の特定の地点に視点を置き、水平・垂直方向に自由に視線を動かすことで、実際に現場に立ったような感覚で設備の配置を確認できます。天井裏の配管密集エリアや機械室のレイアウトを確認する際に特に有効で、平面図や通常の3Dビューでは把握しにくい空間の圧迫感や作業スペースの余裕を直感的に評価できます。施主への説明資料としても活用できるため、設計意図を伝えるコミュニケーションツールとしても機能します。

クリップ機能を使った部分断面の可視化

クリップ機能は、3Dモデルの特定範囲を切り取って内部構造を可視化する機能です。任意の平面でモデルを「切断」し、その断面から内側だけを表示することで、壁や床に隠れた配管・ダクトの状態を視覚的に確認できます。たとえば天井裏のダクトルートを確認したい場合、天井面の高さでクリップを設定すると天井スラブが非表示になり、内部の状態がクリアに見えます。アラウンドビューと組み合わせると、さらに詳細な空間検証が可能になります。クリップ面の位置は動的に調整できるため、確認したい箇所に応じて柔軟に操作できます。

干渉チェックで配管・ダクトの衝突を検出する

干渉チェックは、設備モデル内の各オブジェクトが空間的に重なり合っていないかを自動的に検出する機能です。配管とダクトが同一スペースを通過していたり、機器と配管が接触していたりする箇所を一覧で表示し、問題箇所を3Dビュー上でハイライトします。Rebroでは設備内部の干渉だけでなく、建築モデルとの干渉検出にも対応しており、梁や壁との衝突を施工前に発見できます。干渉チェックの結果はレポートとして出力でき、設計レビューや他職種との協議資料として活用できます。現場での手戻りを未然に防ぐための重要な検証工程です。

CG表示・ムービー出力による視覚的な確認

RebroはCG表示機能を備えており、3Dモデルにマテリアル（素材感・色）を設定してリアリスティックな見た目で表示できます。さらに、カメラのパスを設定してモデル内を自動的に移動するムービーを出力する機能も搭載されています。ムービー出力は施主向けのプレゼンテーションや、施工前の現場確認会議での説明資料として有用です。静止画のCGは提案書や報告書への挿入にも活用でき、技術的な内容を非専門家にも分かりやすく伝えるコミュニケーションツールとして機能します。出力形式はAVI・MP4などの一般的な動画形式に対応しています。

3Dモデルを活用した設計・施工業務への応用

納まり検討での3Dモデル活用手順

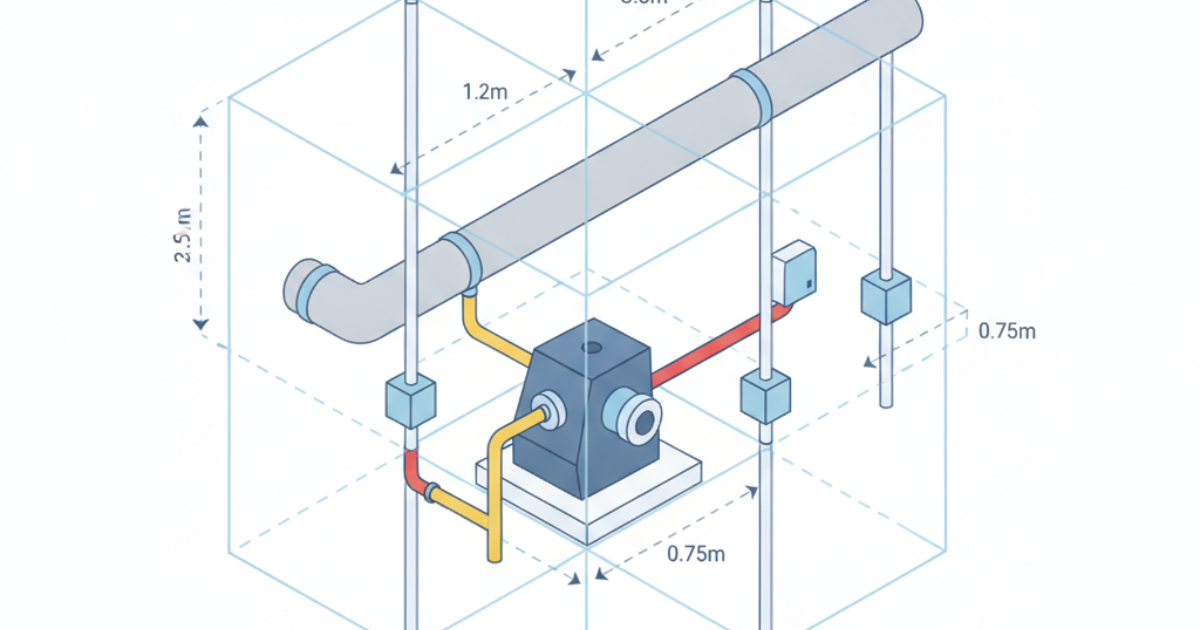

納まり検討とは、配管・ダクト・機器類が建物構造と干渉せず、かつ施工・メンテナンスに必要なスペースを確保した状態でレイアウトできるかを検討するプロセスです。Rebroでは、3Dモデル上でスペースの有効高さや横幅を数値で確認しながら、配管径・保温厚・吊りボルト代などを加味したリアルな納まりを検討できます。特に天井内スペースが限られる廊下部分や、複数系統の配管が集中するシャフト周辺では、3Dモデルによる検討が設計ミスの防止に大きく貢献します。3Dモデルを使った納まり検討は、施工段階での手戻り防止に直結する重要な業務です。

外部参照機能で建築モデルと設備モデルを統合する

Rebroの外部参照機能を使うと、建築・構造担当が作成したモデルファイルを設備モデルに重ね合わせて表示できます。これにより、梁・柱・壁・床の位置を確認しながら設備の配管ルートや機器配置を検討することが可能になります。参照するモデルの形式はRebroネイティブ形式のほか、IFCやDXF・DWG形式にも対応しており、異なるソフトで作成されたモデルとの統合も行えます。建築・設備・構造の各モデルを統合した総合モデルを構築することで、早期の問題発見と情報共有が実現します。外部参照はリンク形式で管理されるため、元ファイルの更新が自動的に反映されます。

人間モデルを使った空間スケール・避難経路の検証

Rebroには人間の3Dモデル（人体モデル）を配置する機能が搭載されており、空間スケールの把握や避難経路の確保を視覚的に確認できます。身長約170cmの標準的な人体モデルを機械室や廊下に配置することで、配管やダクトが通行の妨げになっていないか、メンテナンス時に人が作業できるスペースが確保されているかを直感的に評価できます。法規上の有効幅員を数値で確認するだけでなく、3D空間上で視覚的に検証することで見落としを防ぐことができます。特にポンプ室や電気室など、機器が密集するエリアでの作業空間確認に有効な手法です。

シーン共有機能によるチーム間の情報伝達

シーン共有機能は、3Dモデルの特定の視点・表示状態（シーン）を保存し、チームメンバーと共有するための機能です。たとえば問題が発生している箇所を特定の角度から見た状態をシーンとして保存し、そのシーン情報を共有することで、離れた場所にいる担当者も同じ視点で問題を確認できます。コメントや指摘事項をシーンに紐づけることができるため、メールや口頭での説明に比べて情報伝達の精度が大幅に向上します。リモートワーク環境や複数拠点にまたがるプロジェクトでの活用が特に効果的で、チーム全体の設計品質の均一化にも貢献します。

3DモデルデータとBIMデータ連携

IFC形式での書き出し設定と注意点

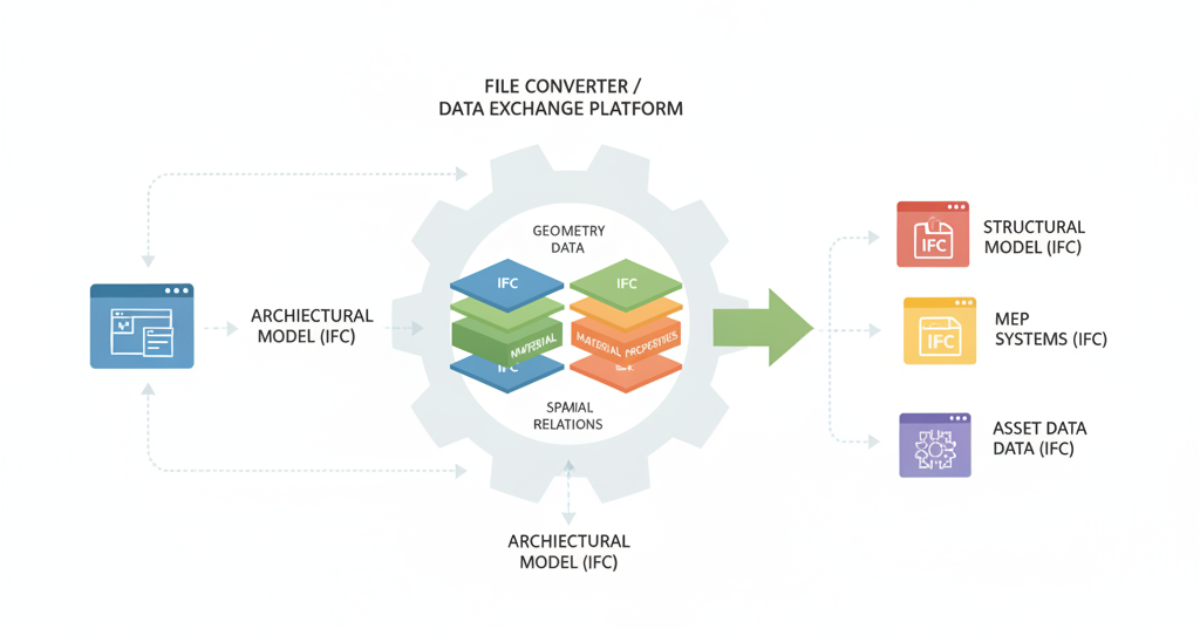

RebroからIFC形式でエクスポートする際は、書き出す対象（系統・階層・オブジェクト種別）を事前に設定する必要があります。IFCのバージョンはIFC2x3とIFC4に対応しており、連携先ソフトウェアが対応するバージョンに合わせて選択します。注意点として、Rebro固有の属性情報がIFC変換時にすべて保持されるわけではないため、連携前にどの情報が変換対象となるかを確認することが重要です。また、IFCファイルのサイズが大きくなる場合があるため、不要なオブジェクトを除外して書き出し範囲を絞り込む作業が効率化につながります。書き出し後は必ずビューアで内容を確認する習慣をつけることが推奨されます。

RevitやArchicadとのデータ交換における互換性

RebroはRevitやArchicadとのデータ交換にIFC形式を介して対応しています。RevitからIFCで書き出した建築モデルをRebroに取り込んで設備設計を進めることが一般的なワークフローです。ただし、RevitのネイティブファイルをRebroに直接読み込む機能は標準では提供されていないため、IFC変換を挟む必要があります。この際、RevitのIFCエクスポート設定によってはジオメトリが崩れたり属性情報が失われたりする場合があるため、プロジェクト開始時にデータ交換のルールと設定を統一することが重要です。Archicadとの連携も同様にIFCを介して行われ、互換性の確認と事前検証が実務の鍵となります。

Rebro Viewerを使った3Dモデルの共有方法

Rebro Viewerは、Rebroで作成した3Dモデルをライセンスなしで閲覧できる無償のビューアソフトです。設計担当者がモデルを書き出してViewerファイルとして配布することで、Rebroを持っていない施主・ゼネコン・協力業者も3Dモデルを確認できます。Viewerではモデルの回転・拡大・断面表示など基本的な操作が可能で、属性情報の確認もできます。竣工モデルの引き渡し時や施工検討会議での活用が典型的なユースケースです。ファイルはRebroの「Viewer書き出し」機能から生成でき、特別な設定なしに配布できるため、関係者間のモデル共有を手軽に実現できます。

Rebroの3Dモデル機能をほかのソフトと比較する

Tfasとの3Dモデリング機能の違い

TfasはAutodeskのAutoCADをベースとした設備CADであり、日本の設備業界で長年使われてきた実績があります。Rebroとの大きな違いは、Tfasが2D主体の設計フローから3Dへ移行してきた経緯を持つのに対し、RebroはもともとBIMを意識した設計思想で開発された点です。Rebroは3Dモデルと属性データの統合管理に優れており、系統管理・数量集計・干渉チェックといったBIM業務向け機能が充実しています。一方でTfasはAutoCADとのファイル互換性が高く、既存のAutoCAD資産を活用しやすいメリットがあります。プロジェクトの規模・チームの習熟度・BIM対応の要求水準によって選択が異なります。

Revit MEPとのアプローチの差異

Revit MEPはAutodesk Revitの設備設計モジュールであり、建築・構造・設備を同一プラットフォームで統合管理するアプローチが特徴です。グローバルスタンダードとして普及しており、特に大規模プロジェクトや国際的な建設プロジェクトでの採用が多い傾向があります。一方RebroはJIS規格に準拠した日本の設備設計慣習に最適化されており、日本語の図面表現・記号・凡例に標準で対応しています。Revit MEPは高機能ですが習得難易度も高く、日本の設備設計者がすぐに実務で使いこなすには一定のハードルがあります。日本国内の設備設計実務に即した操作性と図面品質を重視する場合はRebroが適しています。

設備設計の実務でRebroが選ばれる理由

Rebroが国内の設備設計実務で選ばれる主な理由は、日本の設備設計業務に特化した機能の充実度と操作性のバランスにあります。給排水・空調・衛生・電気の各系統を横断的に管理できる統合環境、JIS対応の図面出力、自動サイジング・ルーティング機能など、設備設計の実務に直結する機能が揃っています。また、平面図作成から3Dモデル・BIMデータ出力まで一貫して同一ソフトで完結できるため、ソフト間の変換作業に起因するデータロスや工数を最小化できます。サポート体制が日本語で充実している点も、実務導入の安心感につながっています。

3Dモデル作成を効率化するための設定・操作テクニック

ルーティングと自動サイジングで配管を素早くモデル化する

Rebroのルーティング機能は、始点と終点を指定するだけで最適な配管経路を自動的に生成する機能です。障害物を回避しながらルートを検討する手間が省け、複雑な配管経路でも短時間でモデル化できます。自動サイジング機能と組み合わせると、流量・圧力損失の計算に基づいた配管径の自動決定も可能です。手動で管径を決定していた従来の設計フローと比較して、計算作業の時間を大幅に削減できます。特に分岐が多い給水系統や、経路が複雑な排水系統での活用が効果的です。自動生成された配管はその後ハンドル操作で微調整できるため、効率と精度を両立できます。

パラメトリック編集で設計変更に素早く対応する

Rebroのパラメトリック編集機能では、オブジェクトの属性値を変更するだけで3Dモデル全体が自動更新されます。たとえば配管の管径を変更すると、接続されているエルボ・チーズ・フランジなどの継手も連動して自動的に更新されます。設計変更が発生した際に手動で修正箇所を探す必要がなく、変更の反映漏れを防ぐことができます。系統全体の材質変更や、フロア全体の天井高変更といった広範囲の変更にも対応できるため、設計変更が多いプロジェクトでの効果が特に大きいです。パラメトリック編集は設計の一貫性を保ちながらスピーディな変更対応を実現する重要な機能です。

ショートカットとカスタマイズ設定で操作スピードを上げる

Rebroはキーボードショートカットのカスタマイズに対応しており、よく使うコマンドに自分が使いやすいキーを割り当てることで操作速度を向上させられます。デフォルトのショートカットに加えて、ツールバーのカスタマイズやワークスペースレイアウトの保存機能も利用できます。また、よく使うオブジェクトの属性設定をテンプレートとして保存しておくと、繰り返し作業の効率が大幅に上がります。プロジェクト開始前に自社の設計標準に合わせた設定ファイルを作成し、チームメンバーで共有することで、チーム全体の操作品質を統一することができます。初期設定に時間をかけることで、長期的な作業効率の向上につながります。

Rebro 3Dモデルの学習・習得ロードマップ

公式マニュアルと学習リソースの活用方法

Rebroの公式サイトでは、操作マニュアルやチュートリアル動画などの学習リソースが提供されています。マニュアルはPDF形式で機能ごとに分類されており、必要な機能を絞り込んで参照できます。初学者はまず「基本操作編」から始め、平面図の作成・3Dビューの操作・簡単な配管モデルの作成を習得するのが効率的なアプローチです。チュートリアル動画は実際の操作画面を見ながら学べるため、テキストマニュアルよりも直感的に理解しやすい傾向があります。まず1つのサンプルプロジェクトを最初から最後まで作り上げる経験を積むことが、全体的な機能の把握に有効です。

Rebro Viewerを使った無償の事前体験

Rebro Viewerは無償で利用できるビューアソフトですが、設備設計未経験者や導入検討者が3Dモデルの概念を理解するための入門ツールとしても活用できます。サンプルモデルをViewerで開いて操作することで、3Dモデルがどのような情報を持ち、どのように活用されるかを体験的に理解できます。閲覧・回転・断面表示・属性確認といった基本操作はRebroの操作感と共通する部分も多く、本格的な学習前の準備段階として有効です。Rebroを使う前にViewerで3Dモデルに慣れておくことで、実際の操作習得がスムーズになります。

セミナー・オンライン講座での実践的なスキルアップ

Rebroの開発元であるNYKシステムズでは、定期的に操作セミナーや研修プログラムを開催しています。初心者向けの基礎コースから、BIM連携や干渉チェックなど特定テーマに絞った応用コースまで、スキルレベルに応じた学習機会が用意されています。オンライン形式のセミナーも提供されているため、地理的な制約なく受講できます。社内での独学が難しい場合や、体系的なスキルアップを効率よく進めたい場合は、公式セミナーへの参加が習得の近道になります。また、設備設計の業界団体や建設IT関連のイベントでもRebroの活用事例や操作デモが紹介されることがあるため、積極的に情報収集することも重要です。

Rebroの3Dモデル機能は、設備設計の品質向上・業務効率化・BIM対応という多面的なニーズに応える強力なツールです。基本的な3Dモデリングから干渉チェック・IFC連携・チーム共有まで、設計から施工・竣工までのプロジェクト全体を一貫してサポートする機能が揃っています。まずは公式マニュアルとViewerで概要をつかみ、段階的に機能習得を進めることが、実務への効果的な導入につながります。
