Rebroとは？建築設備専用BIM CADの機能・特徴・他ソフトとの違いを徹底解説

建築設備の設計・施工現場では、BIM（Building Information Modeling）の導入が急速に進んでいます。そのなかでも「Rebro」は、設備専門のBIM CADソフトとして多くの現場に採用されています。本記事では、Rebroの概要・主な機能・類似ソフトとの比較・習得方法まで、導入検討に役立つ情報をまとめて解説します。

Rebroとは

Rebroは、建築設備分野に特化して開発されたBIM対応の3D CADソフトウェアです。空調・衛生・電気設備などのMEP設計（機械・電気・配管設計）を効率的に行うことを目的として設計されており、2D図面作成と3Dモデリングを統合した環境で設備設計業務を支援します。近年の建設業界におけるBIM推進の流れを受け、多くの設備設計・施工関係者が注目しているソフトウェアのひとつです。

開発元と位置づけ：建築設備に特化した3D BIM CADソフト

Rebroは、株式会社NYKシステムズが開発・販売する建築設備専用のBIM CADソフトウェアです。「Rebro」という名称は「Re:Build Relation with Objects」に由来しており、建物と設備の関係性を再構築するというコンセプトを体現しています。汎用CADや建築BIMソフトとは異なり、設備設計・施工に必要な機能を最初から組み込んだ「設備専用」という点が最大の特徴です。一般的なBIMソフトが建築意匠や構造を軸に設計されているのとは対照的に、Rebroは配管・ダクト・電線管などの設備要素を扱うことを前提にした設計思想を持っています。国土交通省が推進するBIM標準化の流れにも対応しており、官民問わず幅広いプロジェクトでの採用実績を積み重ねています。

主な対象ユーザーと利用シーン（ゼネコン・サブコン・設備設計者）

Rebroの主な対象ユーザーは、設備設計事務所、ゼネコンの設備部門、機械・電気設備を専門とするサブコン（専門工事会社）など、建築設備に関わるあらゆる職種の担当者です。設計段階では空調・衛生・電気の各設備システムの3Dモデリングと図面作成に使用され、施工段階では干渉チェックや納まり検討、施工図作成に活用されます。さらに、竣工後の維持管理フェーズでは属性情報をもとにした設備台帳管理にも応用できます。中堅規模の設備会社から大手ゼネコンまで幅広い組織が導入しており、特に「設備に特化した操作性が欲しい」「BIM移行を段階的に進めたい」というニーズを持つ組織にマッチしやすいソフトウェアといえます。

Rebroが設備設計に使われる理由

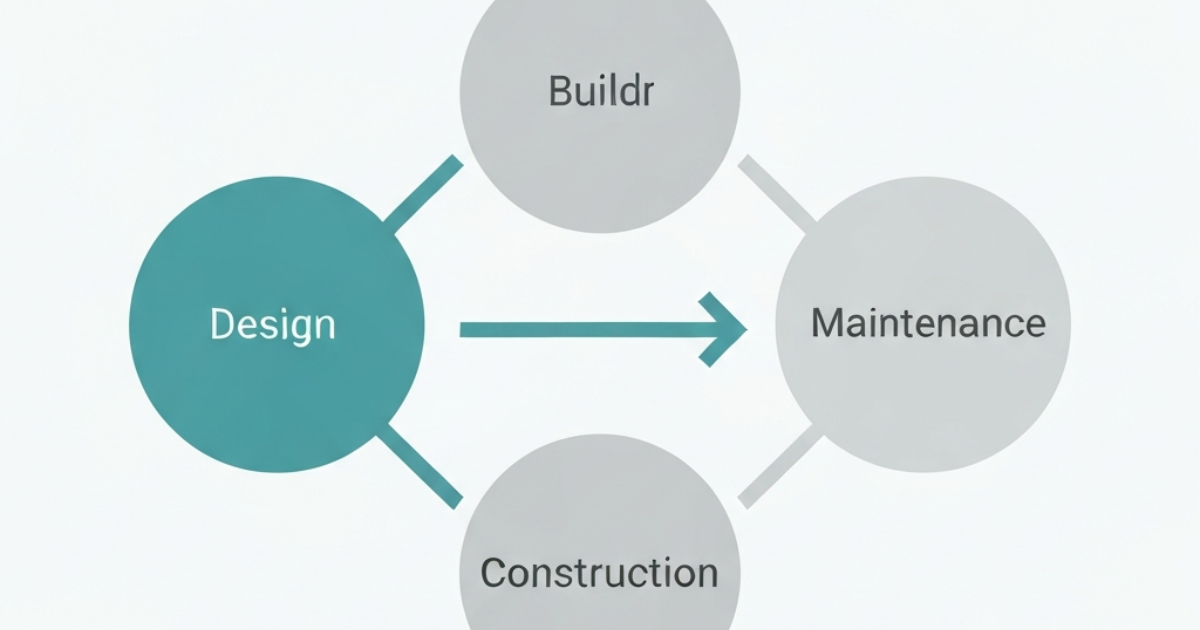

Rebroが設備設計の現場で広く使われている背景には、設備業務に最適化されたUI設計と、設計から施工・維持管理に至る一気通貫のワークフロー対応があります。汎用BIMソフトを設備用途に無理やり使うのではなく、設備設計者が日常的に行う作業に合わせた専用ツールとして開発されているため、業務効率の向上につながりやすい点が支持される理由の一つです。

設備設計・施工を前提にした操作性とUI設計

Rebroのインターフェースは、設備設計者・施工管理者が普段行う作業の流れに沿って設計されています。たとえば、配管やダクトを描く際には設備業界で慣れ親しんだ記号や表現を活用しながら、自動的に3Dモデルが生成される仕組みになっています。汎用BIMソフトの場合、設備要素を作成するためにカスタマイズやアドインの追加が必要になることがありますが、Rebroは設備設計に必要なコンポーネントやライブラリが最初から揃っているため、導入直後から実務に近い使い方ができます。操作の学習コストが比較的低い点も、現場での普及を後押しする要因となっています。

干渉チェックと納まり検討のしやすさ

設備施工において最も重要な工程のひとつが、異なる設備系統同士や建築躯体との干渉チェックです。Rebroは3Dモデル上でリアルタイムに干渉を検出する機能を備えており、空調ダクトと電気配管が交差していないか、配管が梁と干渉していないかなどを視覚的に確認できます。干渉箇所はリスト表示されるため、担当者間での情報共有や修正対応がスムーズになります。また、BIMモデルを活用した納まり検討では、天井裏の限られたスペースにどの設備をどのように配置するかを3D空間上で検討できるため、施工段階での手戻りを大幅に削減できます。

図面と3Dモデルの自動連動による整合性維持

Rebroでは、3Dモデルを変更すると関連する2D平面図・断面図・系統図などが自動的に更新される仕組みが整っています。従来の2D CADでは、3D検討用の図面と施工図用の2D図面を別々に管理するため、片方を修正したもう一方に反映し忘れるという整合性の問題が発生しがちでした。Rebroではモデルと図面が常に連動しているため、設計変更が生じた際の図面更新作業を大幅に省力化できます。これにより、複数の設備種別が関わる大規模プロジェクトでも、図面の整合性を維持しながら設計変更に柔軟に対応することが可能になります。

Rebroの主な機能

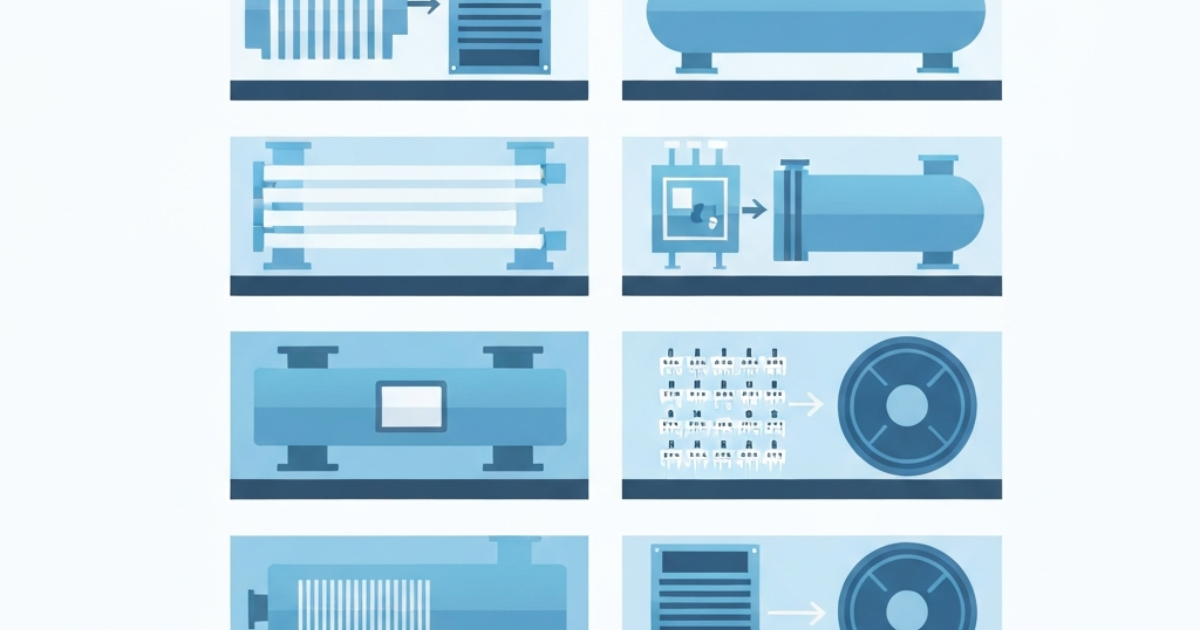

Rebroは設備設計・施工・維持管理の各フェーズをカバーする幅広い機能を搭載しています。MEP設計の基本機能に加え、ファブリケーション支援や属性情報管理、クラウド連携など、現代の建設プロジェクトに求められる機能が体系的に整備されています。

基本機能（空調・衛生・電気設備向けMEP設計）

Rebroの基本機能は、空調・衛生・電気の3系統に対応したMEP設計です。空調設備では、ダクトの3Dモデリングや風量計算補助、機器配置などが行えます。衛生設備では、給排水管・消火管の配管設計や系統図の自動作成が可能です。電気設備では、電線管や幹線の配線設計、分電盤の配置検討などをサポートしています。各設備種別に特化したコマンドやテンプレートが用意されており、設計業務を体系的に進めることができます。また、各系統の設計データを統合したモデルを一元管理できるため、設備間の干渉チェックや調整作業が効率的に行えます。

ファブリケーション機能

ファブリケーション機能とは、設計モデルをもとに製作用の詳細図や加工データを作成するための機能です。Rebroではダクトや配管のファブリケーション図を自動生成する機能が搭載されており、工場での事前製作（プレファブ）に必要な情報を図面として出力できます。プレファブ化は施工品質の向上や現場作業の省力化に直結するため、設備施工の合理化を推進するうえで重要な機能です。寸法や材質などの属性情報を設計段階から入力しておくことで、製作図の作成に要する時間を大幅に短縮でき、製作から施工までのリードタイムを圧縮することが期待できます。

属性情報管理と設計から維持管理までの活用

Rebroでは、3Dモデルの各要素に機器仕様・型番・メーカー情報・メンテナンス周期などの属性情報を付与して管理できます。この属性情報は設計段階から入力可能で、施工完了後は竣工BIMモデルとして維持管理部門へ引き渡すことができます。建物オーナーやFMシステムとの連携に活用することで、点検記録の管理や設備更新計画の立案を効率化することが期待できます。国土交通省が推進するBIMによるライフサイクル管理の概念とも親和性が高く、設計から維持管理まで一気通貫でデータを活用するBIM活用モデルの実現に貢献できるソフトウェアといえます。

クラウド連携・進捗管理機能

Rebroはクラウドサービスとの連携機能も備えており、プロジェクト関係者間でのモデル共有や進捗確認をオンラインで行えます。現場担当者がタブレット端末からモデルを参照したり、設計者がリモートでモデルの更新状況を確認したりする用途に活用されています。また、施工進捗をモデル上で管理する機能を利用することで、どの区画の配管が完了しているかをビジュアルで把握することが可能です。複数の担当者が関わる大規模プロジェクトでは、進捗情報の共有が遅れることで手戻りが発生しやすいですが、クラウドを介したリアルタイム連携により、そのリスクを軽減できます。

他ソフト・ツールとの連携・アドイン

Rebroは外部ソフトウェアとのデータ連携にも対応しています。BIM標準フォーマットであるIFC形式によるデータ交換のほか、AutoCAD形式（DWG/DXF）や点群データ（RCP/RCS形式）の読み込みにも対応しており、他社ソフトで作成した建築モデルをベースに設備モデルを追加するワークフローが実現できます。また、Autodesk Revitとのデータ連携を支援する機能もあり、ゼネコンのRevit環境とサブコンのRebro環境をつなぐ役割を担うことも可能です。各種アドインや連携ツールを活用することで、既存のワークフローを大幅に変えることなくBIM活用を段階的に拡張できます。

BIM対応とファイル互換性

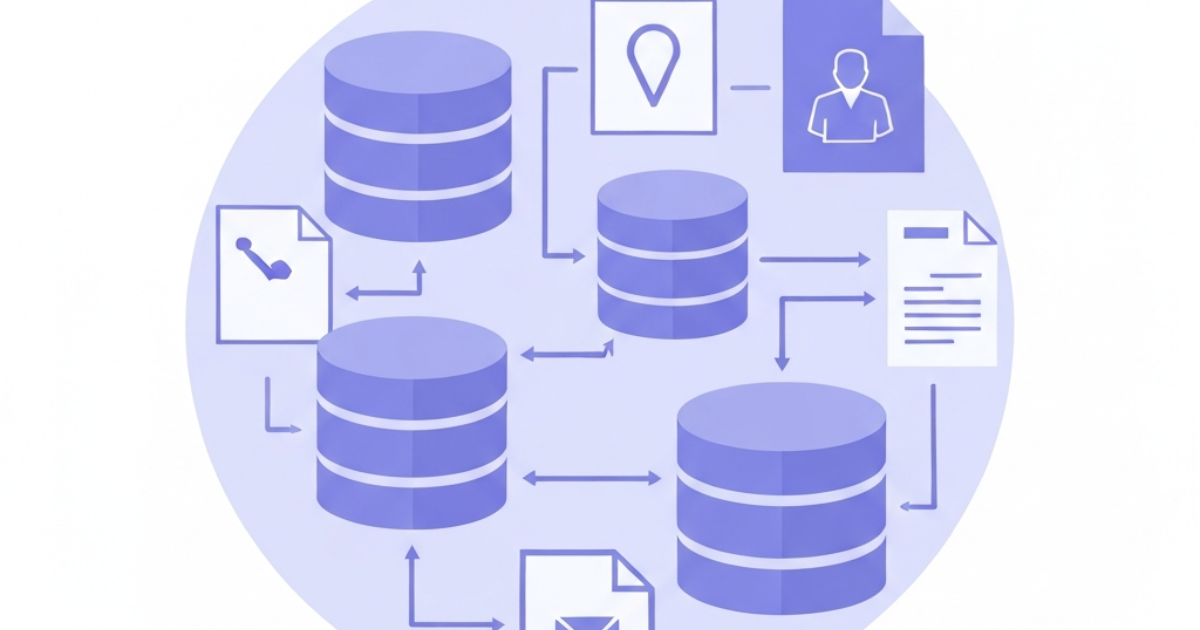

Rebroはオープンなデータ交換規格への対応を進めており、他のBIMソフトや業種横断的なプロジェクト環境でのデータ連携を考慮した設計がされています。ファイル互換性は、BIM導入における重要な検討事項のひとつです。

IFC形式への対応状況

IFC（Industry Foundation Classes）は、建設業界で広く使われるBIMデータの国際標準フォーマットです。RebroはIFC形式のインポートとエクスポートの両方に対応しており、他のBIMソフトで作成されたモデルをRebroに取り込んだり、Rebroで作成したモデルを他社ソフトに渡したりすることができます。IFC対応により、建築・構造・設備の異なるソフトを使うプロジェクトチーム間でのデータ共有が円滑になります。IFCのバージョン対応状況は製品バージョンによって異なるため、プロジェクト要件に応じた最新バージョンの確認が推奨されます。

対応インポート・エクスポート形式一覧

Rebroが対応するファイル形式は多岐にわたります。インポートでは、IFC・DWG・DXF・JWW（JW-CAD形式）・PDF・点群データ（RCP/RCS）などに対応しており、既存の2D図面や3Dモデルを活用した設計が可能です。エクスポートでは、IFC・DWG・DXF・PDF・画像形式（PNG・JPGなど）のほか、積算ソフトや施設管理システム向けのデータ出力にも対応しているケースがあります。JWW形式への対応は、国内の設備設計業界でJW-CADが広く普及していることを踏まえたもので、既存資産を活かしながらBIM移行を進めたい事務所にとって重要なポイントになります。

無償ビューア「Rebro Viewer」でできること

Rebro Viewerは、Rebroのライセンスを持っていないユーザーでもRebroで作成したモデルを閲覧・確認できる無償ソフトウェアです。3Dモデルの回転・拡大・断面表示のほか、属性情報の確認や干渉チェック結果の参照が可能で、モデルを編集する必要のない建築主・監理者・施工管理担当者などが活用するシーンが多くあります。Rebro Viewerを通じてプロジェクト関係者全員がモデルを共有できるため、設計意図の伝達や施工前の確認作業が円滑になります。また、導入前の評価段階でRebro Viewerを使ってモデルの品質や操作感を事前に確認するという使い方もできます。

Rebroと類似ソフトの比較

設備CAD・BIMソフトウェアの市場にはRebro以外にも複数の製品が存在します。導入検討にあたっては、自組織の業務内容・規模・既存のツール環境に合った製品を選ぶことが重要です。ここでは代表的な類似ソフトとの違いを整理します。

RebroとTfasの違い

Tfas（旧名CADWe’ll Tfas）は、株式会社ダイテックが提供する建築設備専用CADソフトです。Rebroと同様に設備設計・施工向けに特化しており、国内設備業界での導入実績も豊富です。両者の主な違いは、BIM対応の深度とモデリング能力にあります。Rebroは3Dモデリングを設計の中心に置いたBIM指向の設計が可能である一方、Tfasは2D図面作成に強みを持ちつつ3D対応を拡充してきたという経緯があります。既存の2D設計フローを維持しながら段階的にBIM化を進めたい組織にはTfasが馴染みやすく、最初からBIMベースの設計を志向する組織にはRebroが適しているといえる場合があります。ただし、両製品とも継続的なバージョンアップが行われているため、最新版の機能比較を行うことが重要です。

RebroとAutodesk Revit MEPの違い

Autodesk Revitは世界的に普及している総合BIMプラットフォームであり、建築・構造・設備（MEP）の各専門分野に対応したモジュール構成を持っています。RevitとRebroの最大の違いは、対象とするユーザー層と操作の専門性にあります。Revitは設備だけでなく建築・構造を含む統合BIM環境を前提とした設計がされており、設備担当者がフル活用するには学習コストが比較的高くなる傾向があります。一方Rebroは設備業務に絞った機能体系を持つため、設備専門の担当者が操作を習得しやすい構造になっています。また、ライセンス費用の面ではRevitのほうが高価になるケースが多く、設備専門会社が単独で導入するにはRebroのほうがコスト面でのハードルが低いと評価されることがあります。

RebroとArchicadの違い

Archicadは、Graphisoft社が開発した建築設計向けBIMソフトウェアです。主に建築意匠設計を専門とする建築士や設計事務所で使用されており、美しいビジュアライゼーションや建築法規チェックなどの機能に強みがあります。設備設計専用のRebroとの用途の違いは明確で、Archicadは建築モデルの作成が主目的であり、設備系統の詳細設計には向いていません。両者は競合するというよりも、役割が異なる補完的なツールという関係に近いといえます。実際のプロジェクトでは、建築事務所がArchicadで意匠モデルを作成し、その建築モデルをIFC形式でエクスポートしてRebroにインポートすることで、設備設計の土台として活用するワークフローが構築されることがあります。

比較まとめ：どのような組織・用途に向いているか

各ソフトウェアの特徴をまとめると、Rebroは設備設計・施工を専業とする事務所やサブコンで、BIMを本格活用したい組織に最も適しています。Tfasは2D設計の資産を活かしながら段階的にBIM化を進めたい設備会社向けです。Revit MEPは大規模プロジェクトで建築・構造・設備を統合したBIM環境を構築したいゼネコンや大手設計事務所向けで、Archicadは建築意匠設計事務所向けのソフトウェアです。自組織の業務内容・プロジェクト規模・既存ツールとの連携要件を整理したうえで、自社に最適なツールを選択することが重要です。

Rebroの習得方法と学習リソース

Rebroの習得には、公式が提供するドキュメントやセミナーを活用することが最も効率的です。設備設計・施工の実務経験がある担当者であれば、基本操作の習得に要する時間は比較的短い傾向にあります。

公式マニュアル・ヘルプドキュメントの活用

Rebroには製品に付属する公式マニュアルとオンラインヘルプが用意されており、各機能の操作手順や設定方法を体系的に学べます。ヘルプドキュメントはソフトウェア内から直接参照できるため、作業中に疑問が生じた際も素早く確認することが可能です。特に初めてBIM CADを使う担当者に向けた入門的なコンテンツも整備されているため、まずは公式マニュアルを通読してから実際の操作練習に移るというアプローチが効果的です。また、機能追加やUI変更が行われた際には更新情報がリリースノートとして提供されるため、バージョンアップ後の変更点を効率よく把握することもできます。

公式セミナー・オンラインセミナーの概要

NYKシステムズは、Rebro習得のための公式セミナーを定期的に開催しています。入門・基礎・応用などのレベル別コースが設定されており、操作未経験者から実務活用を深めたい中級者まで幅広いニーズに対応しています。近年ではオンラインセミナー形式も拡充されており、地方在住の担当者や移動時間を確保しにくい多忙な技術者でも参加しやすくなっています。セミナーでは講師が実際の操作画面を見せながら解説するため、マニュアルだけでは分かりにくい操作の勘所や実務での活用ポイントを効率よく学べます。受講後はセミナーで使用したサンプルデータを活用して自習を続けることで、習得速度を高めることが期待できます。

Rebro Viewerを使った事前学習の方法

Rebro Viewerは無償で使えるビューアソフトですが、導入前の学習ツールとしても活用できます。公式サイトやコミュニティで公開されているサンプルモデルをRebro Viewerで開き、3Dモデルの構造や属性情報の付け方を観察することで、Rebro本体の使い方についての理解を深める基礎となります。また、同僚や取引先がすでにRebroを使っている場合は、そのモデルをViewerで確認しながら構成を学ぶことも有効です。ライセンス取得前にViewerで操作感に慣れておくことで、正規ライセンスを取得した後のスムーズな実務移行につながります。特にBIM自体が初めての担当者にとっては、3Dモデルに慣れる最初のステップとして有効な方法です。

まとめ：Rebroはどのような組織・担当者に適しているか

Rebroは、建築設備設計・施工を専業とする組織が、BIMを本格的に活用するために開発された専門ソフトウェアです。空調・衛生・電気の3系統を統合したMEP設計環境、直感的な操作性、干渉チェック・ファブリケーション・属性情報管理などの実務直結機能、そしてIFCやDWGなど豊富なファイル互換性が揃っており、設備専門のサブコン・設備設計事務所・ゼネコン設備部門の担当者にとって、導入効果を得やすいツールといえます。

一方で、建築意匠設計が中心の組織や、RevitなどのグローバルBIMプラットフォームをすでに全社導入している大規模ゼネコンにとっては、必ずしもRebroが最適解になるわけではありません。自組織の業務範囲・プロジェクト規模・既存ツールとの連携要件・担当者のスキルレベルを総合的に評価したうえで、導入の可否を判断することが重要です。
